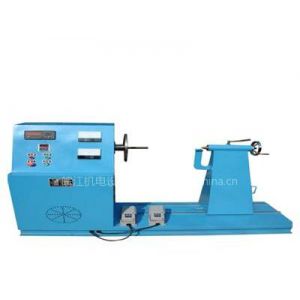

WJRX-75-S12数控变频调速绕线机是我公司研制型的产品，使整机安装更合理，操作简便，运行更平稳。自动计数任意调速，能定量自动工作，显示数字直观，并有较大的适应，是各种电机、电器、变压器、电动工具及电工修理等行业理想的绕线工具。变频绕线机采用国内***变频控制器，使机器起动平稳，调整方便，内置制动系统，制动性能好,能实现恒转矩无级调速，更具有***的效果。该机计数系列采用国内***的SK1-P型电子计算控制器，其全部采用进口CMOS双列直插式数字集成电器，内部大量采用无触点控制，并能在较差的环境下可靠的工作。

1、工作环境：

℃-40（2）相对空气温度不超过85℅(20℃)

2、该绕线机使用电源为三相四线。380V电压，幅度波动不大于10%额定时***额使用，允许连续工作。

4、计数范围：0-9999转

6、中心高度：750mm

该系列绕线机主要由负载电机、控制器、计数装置及起动装置、指示装置等环节组成。当输入电源通电后。合上HK电源指示灯X1亮，依次合上K1 、K2控制器，计数器指示灯亮，表示各装置电源接通，然后拨动计码盘置需要数目，将控制旋钮置***档，按起动QA此时按触器JO工作，电机开始运转，工作指示灯亮X1、X2亮，再缓慢旋转控制器旋钮，负载开始运转，计数器也随之计数。调整适当转速，就可匀速运转，当达到指标数目后，计数器动作，断开接触器，从而完成一次定置绕线。当进行***次工作时，需按下计数器清零键，传显示板恢复零位，再行操作。

1、安装

b、垫平机身(水平误差±0.05MM)

d、布置好电气线路，并***机体的良好接地。

a、选好所需的线模及线规。

c、确认妥当后，按起动按钮QA进行绕组。

五、维护及保养

2、在停放长时间后，须进行全面检查试车后，才能运行。

3<span style=""font-family:">、更换元件时，必须注意规格及型号。
